generateurdeligne 01

Découvrez notre objet de bibliothèque ARCHICAD pour générer des lignes à textes. Compatible avec les versions 17 à 20 d’ARCHICAD, cet objet développé en GDL est disponible en utilisation non limitée. Contactez-nous si vous souhaitez réaliser des développements en GDL pour ARCHICAD.





Que ce soit pour une ligne de faîtage, un axe de ferme, la limite du 1m80 dans un comble, le tracé d’un réseau ou le contour d’une parcelle, nous avons régulièrement besoin de lignes à texte pour renseigner nos plans.

Cependant, étant donné l’offre limitée de ce type de lignes par défaut dans ARCHICAD, et le manque de praticité du processus de création de ces lignes, nous nous contentons souvent de tracer un trait simple, et de l’accompagner de textes placés manuellement à intervalles réguliers (ou involontairement irréguliers la plupart du temps).


En effet, devoir dessiner avec l’outil trait lettres et tirets semble trop fastidieux et chronophage pour être « rentable ».
Afin de remédier à cet état de fait, nous avons créé un objet de bibliothèque ARCHICAD générateur de types de lignes.
Réglé en quelques secondes, à l’instar des autres objets de la bibliothèque ARCHICAD, avec le texte, le type de ligne et les intervalles de votre choix, il crée et ajoute automatiquement la nouvelle ligne à la liste de celles qui sont disponibles dans votre projet et vient donc se rajouter aux attributs du fichier en cours.



Pour ce faire, la procédure est simple :
1. Charger le conteneur .lcf dans les bibliothèques du projet
2. Régler l’objet à votre convenance
3. Placer l’objet sur le plan de niveau
4. Recharger les bibliothèques

lcf 01

Pour télécharger le fichier (168 Ko), cliquez ici :

telecharger

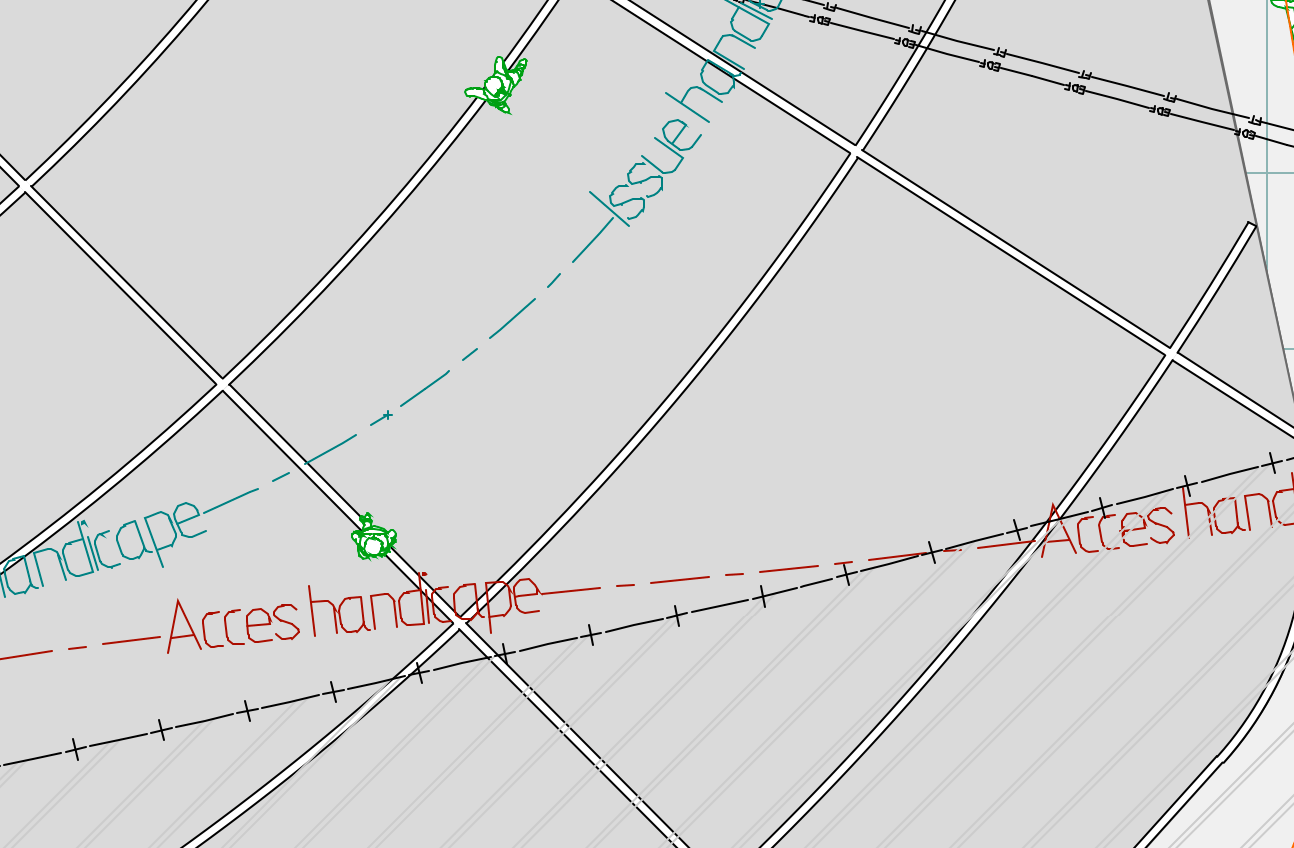

Capture decran 2016 09 24 a 12.02.43

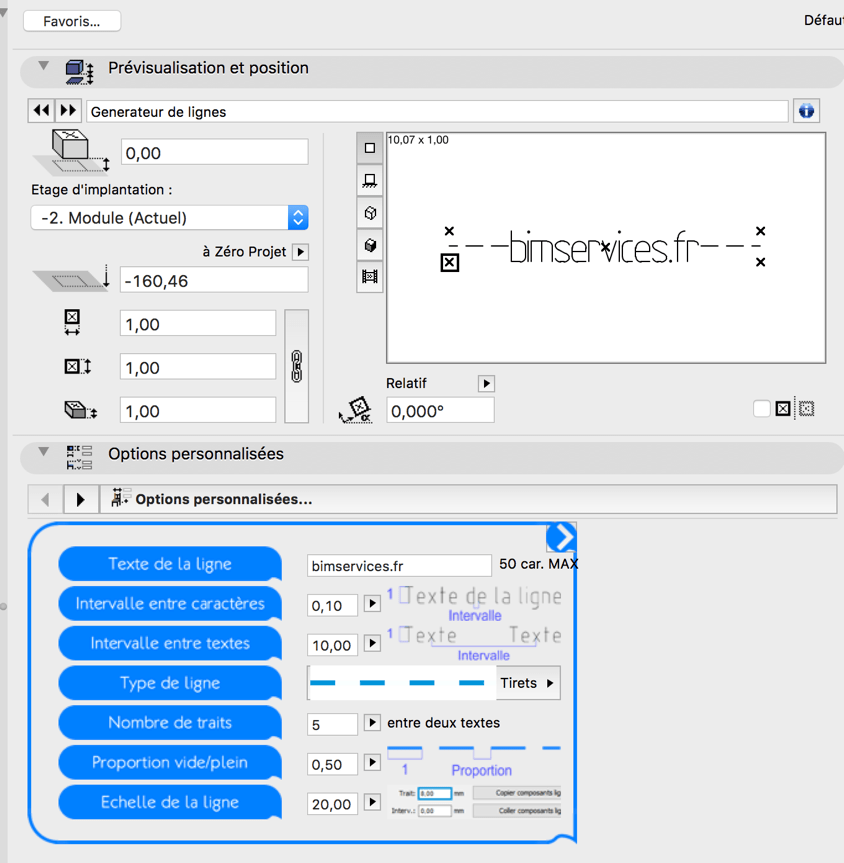

Visuel1









Commentaires

Pierre FERNANDEZ
2 années ya
Bonjour
c'est n'est pas qu'il ne les gère pas bien, mais qu'il ne les gère pas du tout, désolé
Delphine
3 années ya
Bonjour,

C'est un outil très intéressant en revanche,
j'ai l'impression qu'il ne gère par bien les accents...?
Fernandez Pierre
5 années ya
Citation en provenance du commentaire précédent de Clement Forvieux :

Par contre j'ai à chaque fois explosé l'objet obtenu, puis copié collé les lignes dans l'éditeur de ligne.
Apparement le type de ligne serait automatiquement ajouté aux lignes sans cette manoeuvre?


Bonjour

En effet, cette manipulation était inutile
Comme il était écrit dans l'article, le rechargement des bibliothèques suffisait pour que le type de ligne créé s'ajoute automatiquement à la liste des type de ligne disponibles

1. Charger le conteneur .lcf dans les bibliothèques du projet
2. Régler l’objet à votre convenance
3. Placer l’objet sur le plan de niveau
4. Recharger les bibliothèques
Clement Forvieux
5 années ya
Merci, ça vient de sauver mon permis de construire ou l'instructeur me demandait des lignes " à texte" pour les réseaux.
Du temps de gagné!
Par contre j'ai à chaque fois explosé l'objet obtenu, puis copié collé les lignes dans l'éditeur de ligne.
Apparement le type de ligne serait automatiquement ajouté aux lignes sans cette manoeuvre?
Nicolas
5 années ya
Un grand merci à vous Fred & Pierre pour ce bel objet "magique".
Content de voir que Chapi & Frero sont déjà passés par ici ;)
Olivier
5 années ya
ben.. merci dans tous les cas..
c'est un grain de temps fort appréciable surtout utile en complément lorsque l'on a plusieurs plans à échelles différentes.. merci aux développeurs ;)
Frédéric fmr Deschamp
6 années ya
Désolé Marie

Ca ne fonctionne pas comme cela.
Une ligne (généré avec l'outil ligne dans ArchiCAD) ne fait appel ni à une typo qui pourrait être "graissée" ni à plusieurs stylos. Le principe que l'on a choisi permet de l'utiliser avec l'outil, cercle, polyligne, spline juste grâce à cette génération d'attributs. Tu peux ainsi transformer n'importe lequel de ces éléments en l'une des lignes à texte que tu as généré.
Tant que l'on reste dans cette logique là les limites seront celles là.

Ce que tu souhaiterai ne pourrait être qu'un objet du type de la ligne talus d'Archilib en probablement plus compliqué pour gérer l'intégration de texte qui pourrait se ventiler sur plusieurs segments de nature différente… Ou pas… Ce n'est pas impossible c'est juste un développement différent, plus lourd…
CHAPPAT
6 années ya
On doit pouvoir faire des choses en jouant sur les épaisseurs de stylos et les espacements de lettres !
CHAPPAT
6 années ya
Oui, oui, je comprends ! Il est déjà très bien cet objet.
Fernandez Pierre
6 années ya
@MisterG @BULCOURT Ca fait plaisir que constater que l'objet vous convient
merci pour ces retours

@CHAPPAT Salut Marie
Comme le dit Frédéric ce ne serait pas impossible mais la programmation de l'alphabet a elle seule représente une grande partie du temps de développement de cet objet
Et en programmer un second ne serait pas plus rapide que de programmer le premier
