Comme nous avons vu précédemment, les dimensions des portes et fenêtres créées dans Archicad ne sont pas récupérées directement dans Revit.

Pour palier à ce problème, il faut donc "mapper" les données IFC dans Archicad :



Configuration du schéma IFC
La boîte de dialogue Configuration schéma IFC d'Archicad



Tout d'abord, comme l'image l'indique, il faut sélectionner dans la colonne de gauche, l'élément IFC sur lequel nous allons créer les nouvelles propriétés. Commençons par les fenêtres (IfcWindow).

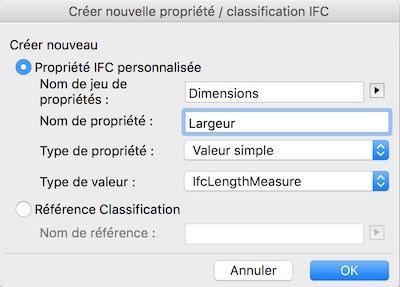

Lorsqu'on clique sur le bouton "Nouvelle propriété / classification...", on voit apparaître une nouvelle boîte de dialogues, "Créer nouvelle propriété / classification IFC" :


Boîte de dialogue "Créer nouvelle propriété / classification"



Il faut alors créer un nouveau jeu de propriétés qu'on nommera "Dimensions". Ensuite, nous allons créer deux noms de propriété : "Largeur" et "Hauteur", et associer le type de valeur "IfcLengthMeasure" pour chacun.

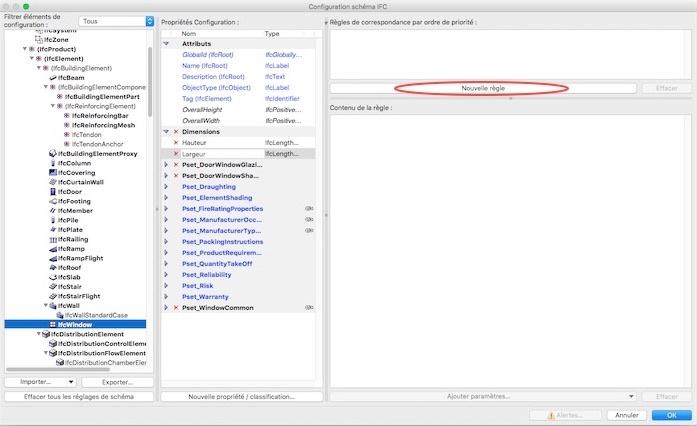

Ces noms de propriété apparaîtront sur la colonne du milieu. Cliquons ensuite sur le bouton "Nouvelle règle" sur la colonne de droite :

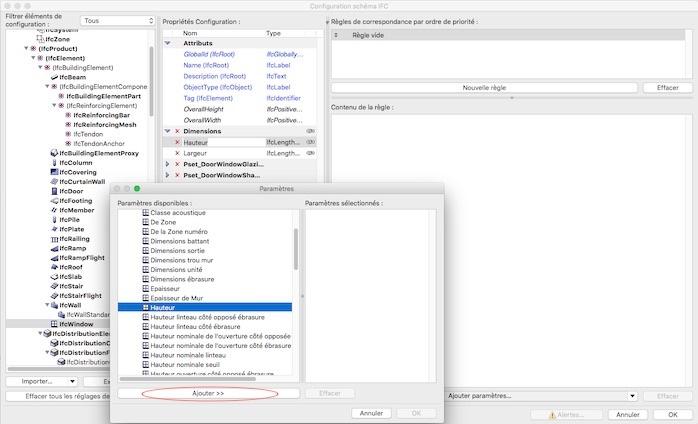

Cliquons ensuite sur "Ajouter paramètres..." en bas. Sélectionnons les fenêtres à gauche dans la boîte de dialogue qui apparait, puis le paramètre "Hauteur". Cliquons sur le bouton "Ajouter >>" puis sur OK :



Nous allons répéter la même procédure pour la largeur (en sélectionnant la propriété "Largeur" que nous venions de créer). Puis cliquons sur OK pour fermer la boîte de dialogue Configuration schéma IFC.



Voilà, le plus dur est fait. Maintenant il faut bien exporter le fichier IFC (en faisant bien attention à configurer le traducteur IFC) et l'ouvrir dans Revit.



Si tout a été bien fait il suffit, dans Revit, d'ouvrir les propriétés des fenêtres ou la nomenclature pour y voir les dimensions que nous avons "créé" - en fait, nous avons juste remplacé les propriétés par défaut qui n'étaient pas visibles...

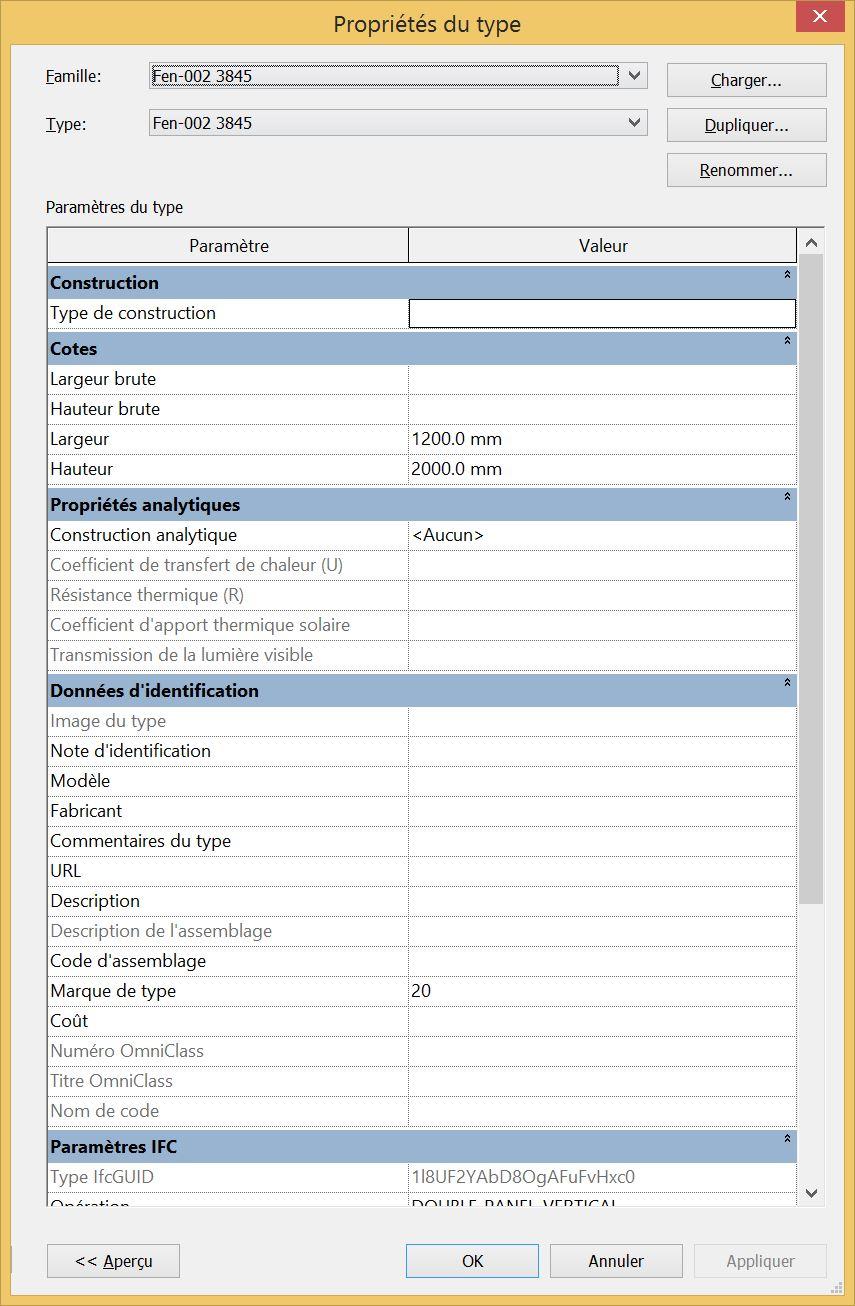

Les propriétés de hauteur et largeur des fenêtres dans Revit
Les propriétés de hauteur et largeur apparaissent correctement



... cet article est la suite du premier article sur Echanger le modèle IFC entre Archicad et Revit.
