Flèche de pente pour ARCHICAD

Découvrez notre objet de bibliothèque ARCHICAD pour indiquer la pente d’un toit ou d’une rampe modélisée grâce à l’outils toit. Compatible avec les versions 16 à 21 d’ARCHICAD, cet objet développé en GDL est disponible en utilisation non limitée. Contactez-nous si vous souhaitez réaliser des développements en GDL pour ARCHICAD.

Indiquer la pente d’un toit ou d’une rampe sur un plan est indispensable dans bon nombre de dossier. Il est déjà possible de le faire dans ARCHICAD mais les solutions offertes par la bibliothèque officielle sont limitées.



Etat des lieux des flèches de pente de toit

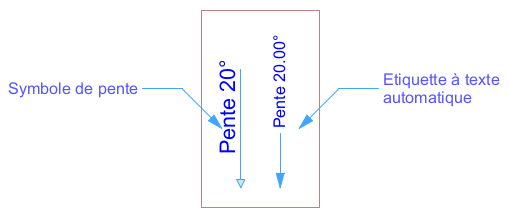

Il existe l’objet 2D « Symbole pente » qui présente 2 inconvénients majeurs :

  • Le texte est à rentrer manuellement.
  • Il est à orienter soit même pour indiquer le sens de la pente.



Depuis la version 21, l’étiquette à texte automatique palie au problème du texte manuel mais :

  • Elle doit être réglée pour ne plus ressembler à une étiquette mais à une flèche de pente.
  • Elle est à orienter manuellement pour indiquer le sens de la pente.
  • Elle ne connait que les degrés et pas les pourcents.



Existant

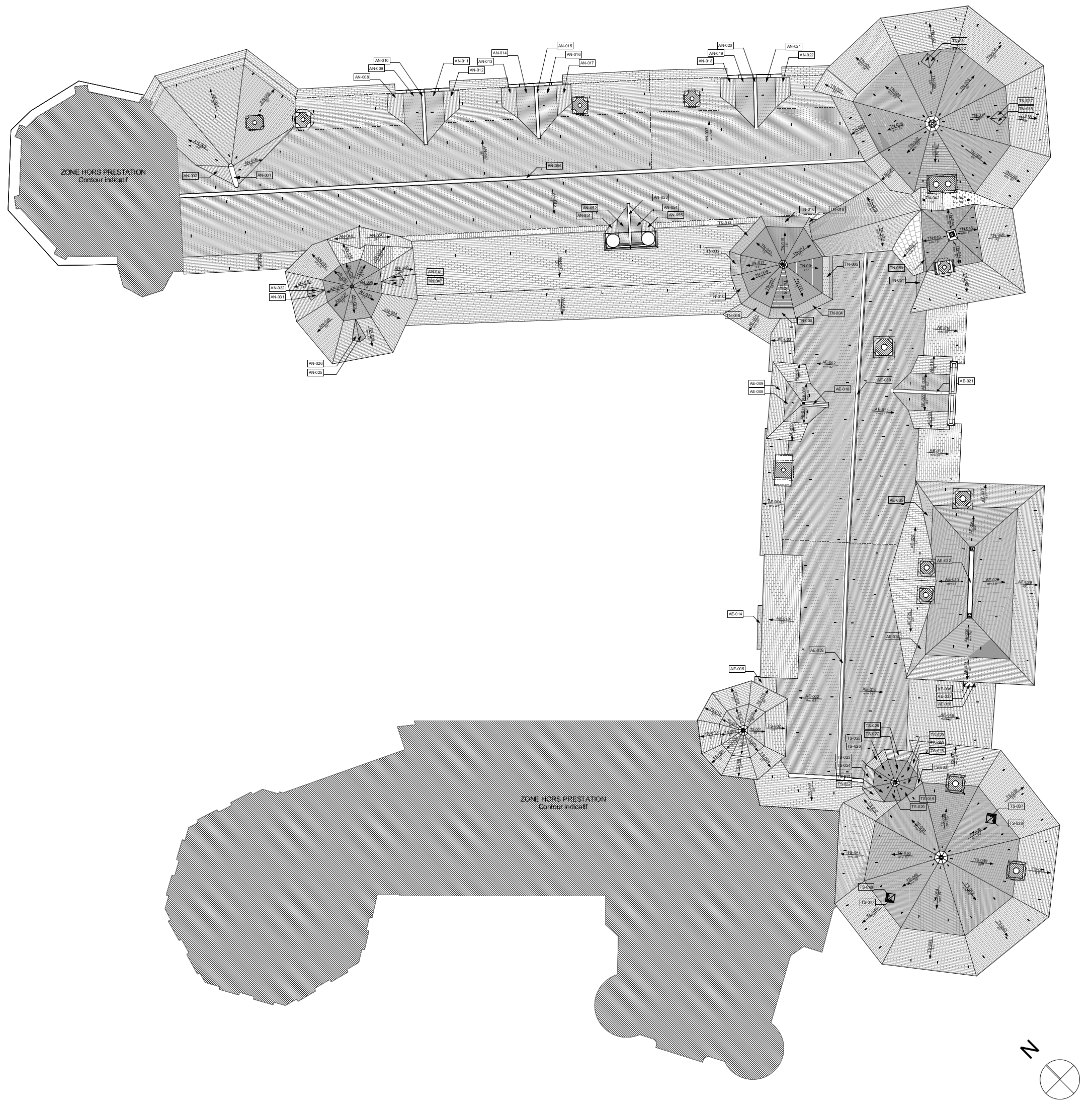

Que de temps perdu ! Surtout sur les dossiers d’une certaine ampleur comme un grand ensemble immobilier ou un château !

Saumur Modelisation des toitures



La solution de l’accessoire de toit



Nous nous sommes penchés sur le problème et vous avons trouvé une solution : un accessoire de toit.

La mise en place est on ne peut plus simple :

  • Charger l’objet dans les bibliothèques actives du projet
  • Sélectionner le toit à étiqueter
  • Dessin > Extras de dessin > Accessoires > Accessoires toiture…
  • Sélectionner la « Flèche de pente »
  • La régler et valider

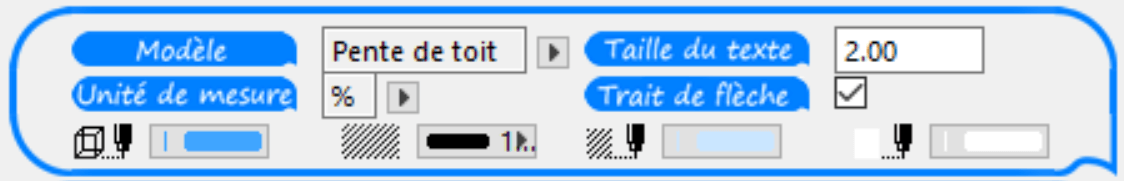

Reglages toit



Contrairement aux solutions évoquées plus haut, tout se fait automatiquement.

  • Récupération et affichage automatique de la pente (avec choix possible de l’unité de mesure).
  • Orientation automatique pour indiquer le sens de l’écoulement des eaux.

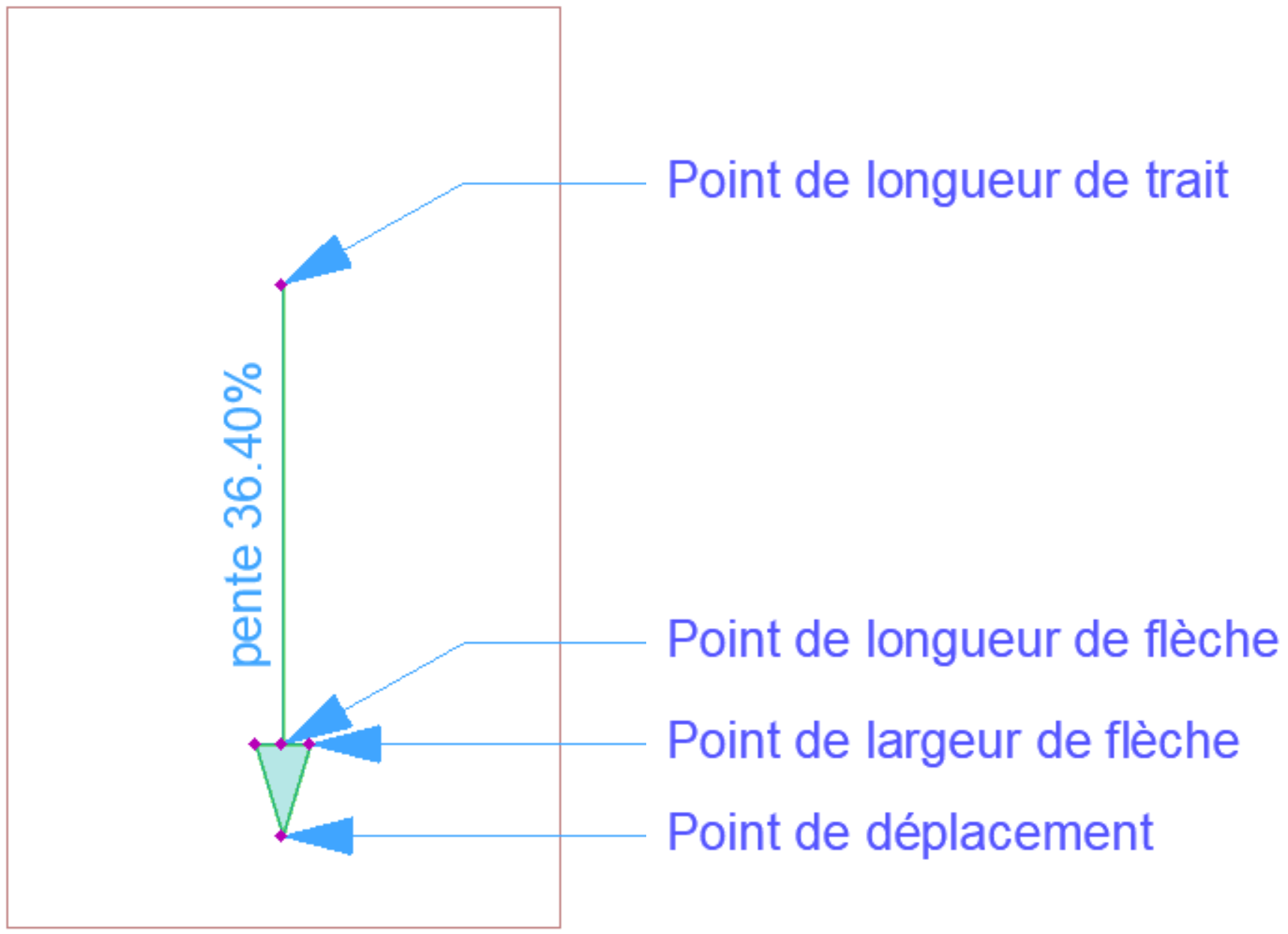

Une fois en place sur le plan de niveau, le réglage de ses dimensions (hormis la taille du texte) se fait par des points chauds dynamiques comme illustré ci-dessous.



Etirement toit





Un accessoire qui sert aussi pour les rampes !



Pourquoi se limiter à indiquer la pente d’un toit ? Alors que le même objet peut aussi servir à indiquer la pente d’une rampe (si celle-ci est modélisée au moyen de l’outils toit) avec une représentation adaptée.

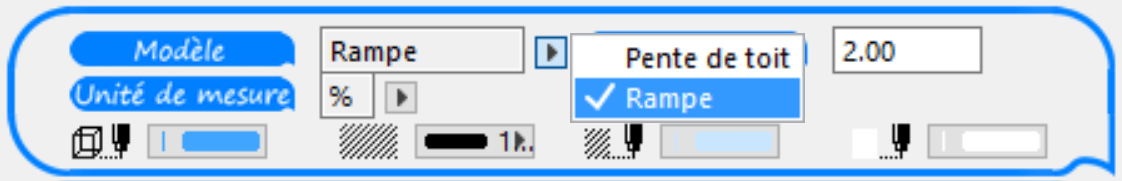

Dans l’interface vous disposez donc d’un champ de sélection de modèle que vous pouvez régler sur « Rampe ».



Selection rampe

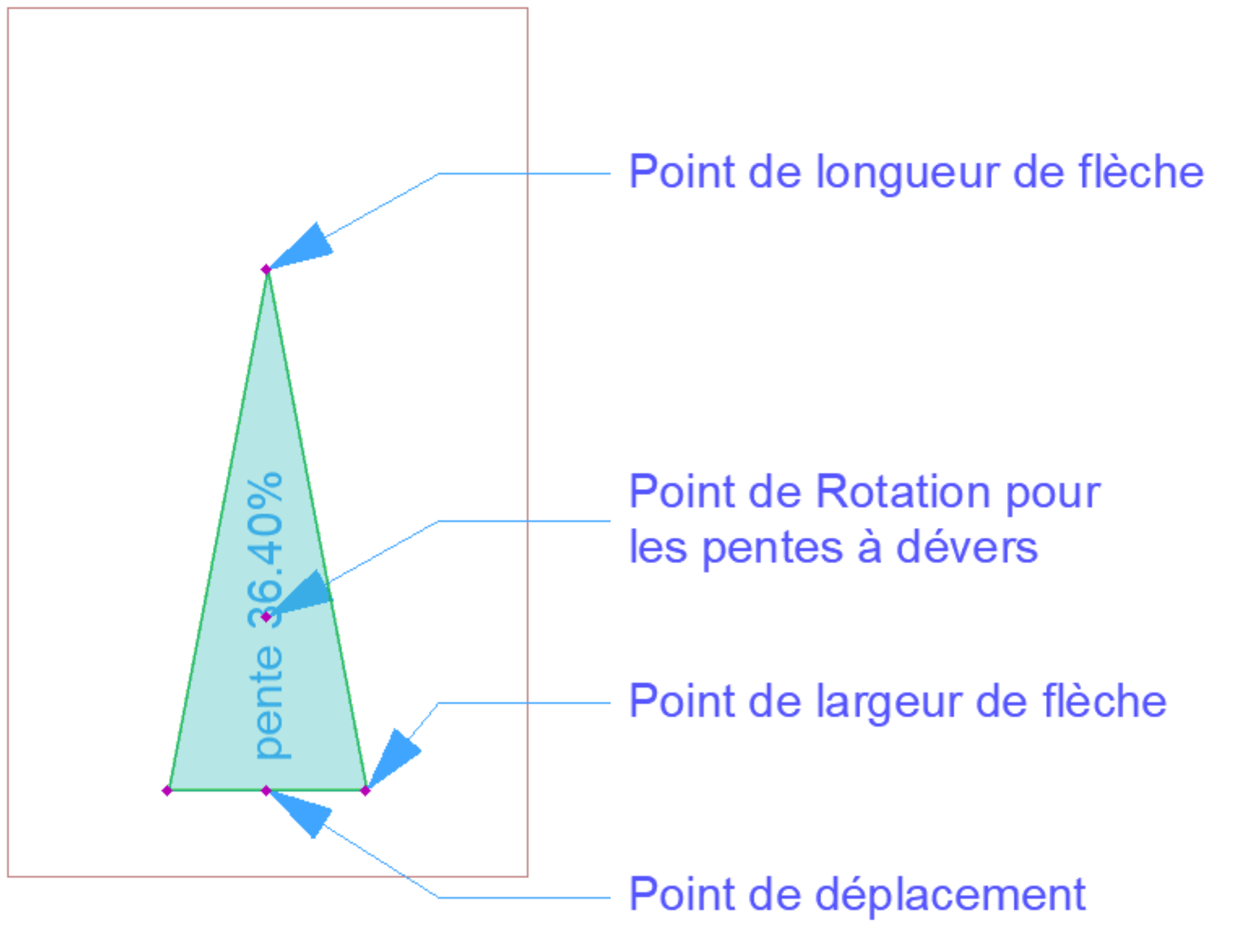

Dans ce cas, la flèche change d’aspect et se retourne pour indiquer le sens de la montée.



Etirement rampe

Enfin, afin de faciliter l’étude des rampes PMR ou le dévers est réglementé, nous avons intégré son calcul à la flèche de rampe.



rotation rampe

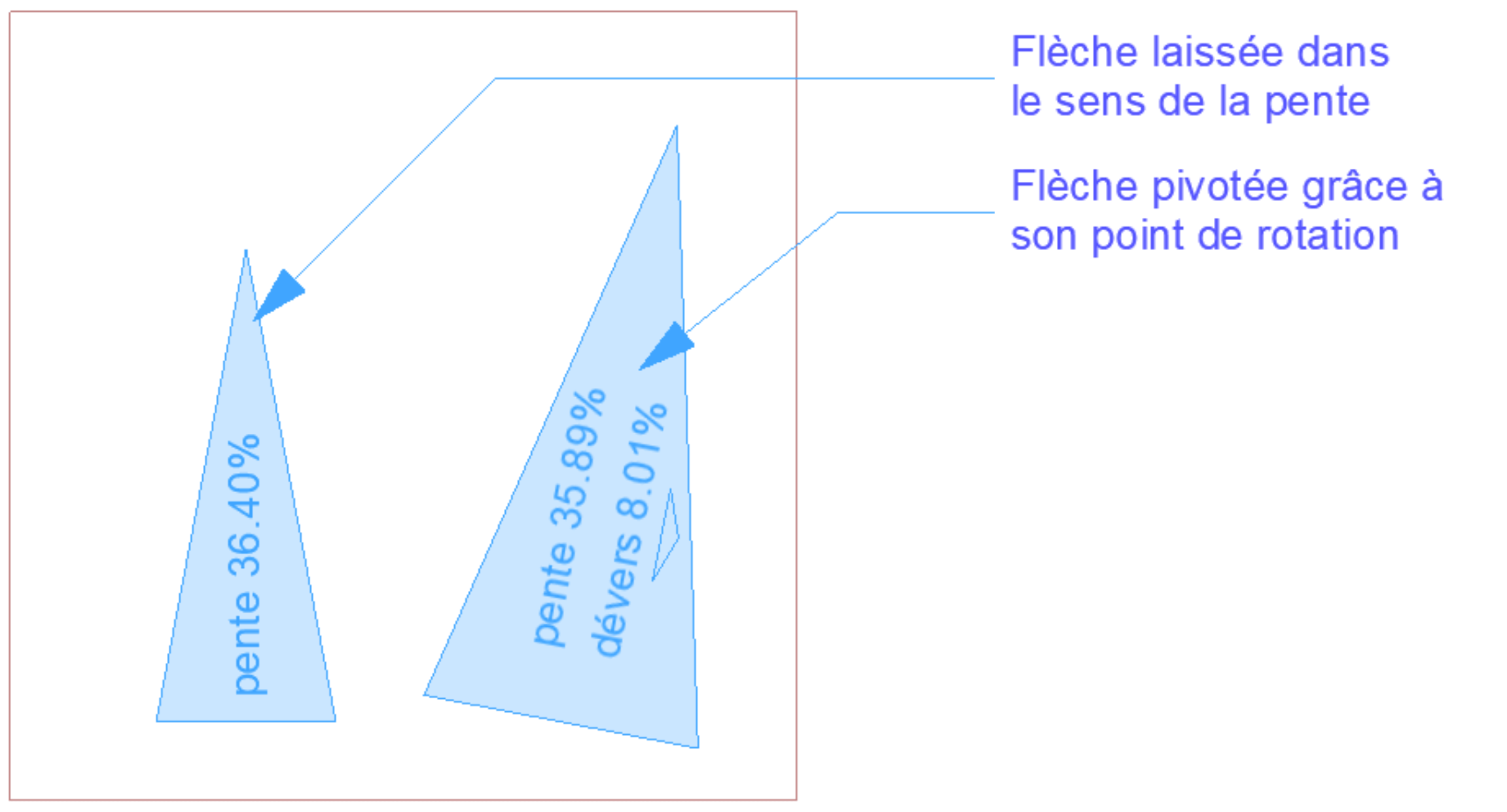

Lorsqu’elle est pivotée par rapport à son support la flèche :

  • Calcul le devers correspondant à son orientation
  • Indique le sens du devers par une flèche
  • Recalcule la pente réelle en fonction de son orientation

Vous devez être connecté(e) pour télécharger ce fichier.

Commentaires

Matthias.S
4 années ya
Merci pour ces réponses, je ne pensais pas que ce serais aussi compliqué !

Bonne après-midi

Matthias
Pierre FERNANDEZ
4 années ya
Citation en provenance du commentaire précédent de Matthias.S :
-J'ai essayer en coupe l'objet ne fonctionne pas c'est bien dommage car il me serais encore plus utile, pensez vous que cela est possible ?

Là c'est une autre histoire…
On ne peut pas placer un accessoire sur une coupe. Il serait possible de créer une 3D pour l'accessoire que l'on place en plan pour qu'il se voit en coupe mais un objet ne sait pas dans quel sens il est vu sur une coupe ou une élévation alors ça ne le dérangera pas d'être vu à l'envers ou au mauvais endroit.
Cette option me parait donc difficilement faisable, surtout pour un petit objet publicitaire diffusé gratuitement

Pierre
Pierre FERNANDEZ
4 années ya
Bonjour Matthias
Citation en provenance du commentaire précédent de Matthias.S :

-y'a t'il possibilité de déplacer le texte au-dessus de la flèche quand ce dernier se place tous seul en dessous et inversement ?

Je n'avais pas prévu cette fonctionnalité alors ce n'est pas possible avec cette version mais ce serait faisable.
Si vous vous y connaissez un peu en GDL vous pouvez le faire vous même, le script est ouvet, sinon, peut-être pour la prochaine version

Pierre
Matthias.S
4 années ya
Bonjour Pierre, super objet merci!

Quelques questions tout de même que j'aimerais poser :

-y'a t'il possibilité de déplacer le texte au-dessus de la flèche quand ce dernier se place tous seul en dessous et inversement ?
-J'ai essayer en coupe l'objet ne fonctionne pas c'est bien dommage car il me serais encore plus utile, pensez vous que cela est possible ?

Vous faites un travail formidable et gratuitement merci beaucoup !

Matthias
delamare arnaud
5 années ya
Bonjour Pierre,
Merci pour cet objet très pratique
Gausset
6 années ya
Pierre,

Je ne dirais d'une chose Alléluia !
Nacer Abdelaziz
6 années ya
Merci pour cette solution révolutionnaire qui mériterait une large exposition :)
Frédéric fmr Deschamp
6 années ya
Citation en provenance du commentaire précédent de ANNEMOND :
Peut-être pourriez-vous rajouter d'avoir installer au préalable le goodie accessoire pour pouvoir l'utiliser.


Bonjour Stéphane
Tu as raison tout le monde n'installe pas forcément les goodies qui ne font pas partie de l'installation initiale.
Ils sont gratuits et se téléchargent sur le site d'Abvent ici https://archicad.fr/telechargement/ dans la catégorie Plug Ins
ANNEMOND
6 années ya
Bonjour,

Encore merci pour votre partage très utile.
Peut-être pourriez-vous rajouter d'avoir installer au préalable le goodie accessoire pour pouvoir l'utiliser.

Stéphane.
