Joints creux pour ARCHICAD

Un objet permettant de créer des joints creux dans un mur circule déjà depuis longtemps sur les forums dédiés à ARCHICAD. Il fait l’affaire en 3D mais n’a pas de représentation en plan, ce qui le rend peu pratique à utiliser. Nous avons donc décidé de nous pencher sur le problème pour vous proposer aujourd’hui un nouvel objet joint creux pour ARCHICAD.

Le fonctionnement de l’objet

Comme son prédécesseur, cet objet est une fenêtre de mur. Il suffit donc d’activer l’outils fenêtre, de sélectionner « Joint creux » et de cliquer sur le mur pour le placer.

Les réglages de l’objet

Une seule page d’interface rassemble tous les paramètres de l’objet.

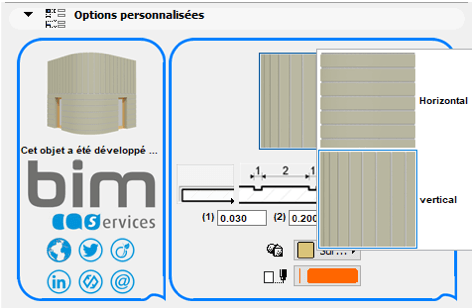

Vous pouvez y choisir de créer des joints creux horizontaux ou verticaux.2

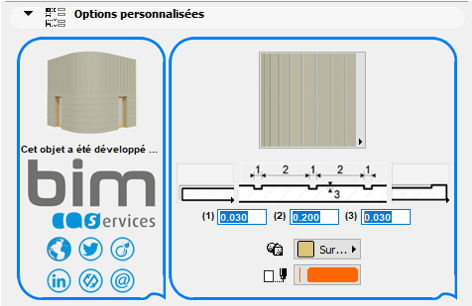

Y régler les largeurs, profondeurs et écartement de joints, ainsi que la matière du fond du joint et son stylo de contour en 3D.

3

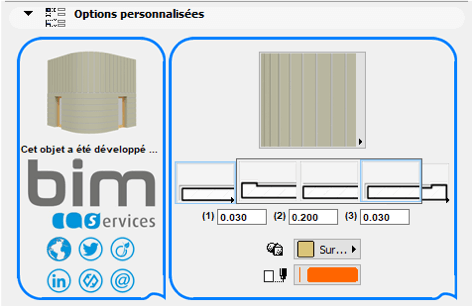

Choisir pour la représentation 2D des joints leur modèle d’extrémité.

4

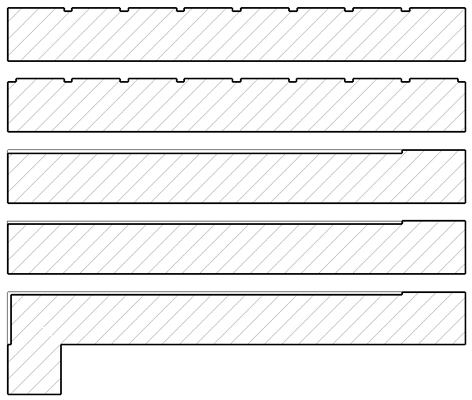

En plan, l’objet prendra automatiquement les stylos de contour de mur pour s’y adapter.

5



Vous devez être connecté(e) pour télécharger ce fichier.

Commentaires

Boutolleau
10 mois ya
Bonjour,
Tout comme pour l'accessoire "bardage métallique" pour lequel je viens de poster un commentaire, un immense MERCI pour cet objet très efficace. J'imagine que cela doit être très gratifiant de pouvoir concevoir de tels outils et de les partager. La programmation d'objets en GDL doit être passionnante. Encore merci.
Tan guy
2 années ya
Super merci
PILLON
2 années ya
pffuuuu superbe outil! merci!!!
Lott
2 années ya
Merci merci merci.
L'objet est parfait.
C'est très agréable cette belle communauté active.
Keep going !
Alain
2 années ya
Hello,

un grand merci pour cet outils (fini les ossatures murs rideau puis opération sur solide)
Olivier
2 années ya
fichu réseaux sociaux ;) .. tip top Pierre .. toujours en forme :)
Pierre FERNANDEZ
2 années ya
Bonjour oyono
Désolé, cet objet n'est pas prévu pour ce cas de figure
oyono
2 années ya
Bonjour, dans le cas où nous avons des joints creux en biais sur les linteaux (architecture néo-classique), comment procèdent-on?
Maël
2 années ya
Bon, les réseaux sociaux et moi, ça fait deux... Et je suis passé à côté du sujet sur le forum. Chouette en tous cas ces objets forts utiles!
Pierre FERNANDEZ
2 années ya
Citation en provenance du commentaire précédent de Maël :
Tu préviens même pas quand tu déposes un objet comme ça? Il est canon!

SIIII !
Bim Services à publié sur les réseaux sociaux, et j'ai fait discrètement de la pub sur ArchiCAD-Link en déterrant le sujet sur les joints creux ;)

Vous devez vous inscrire et être connecté.e pour poster un commentaire.
